الصفحة الرئيسية > منتجات > مُحَوِّل جاف > محول جاف معزول غير مغلَّف
| كمية الطلب الأدنى: | مجموعة واحدة |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 25 يوم/تم التفاوض |
| شروط الدفع: | (ت) ت، (ل) سي، (ويسترن يونيون) ، (باي بال) |
| الشهادة: | UL, IEC, CE, CCC, ISO |

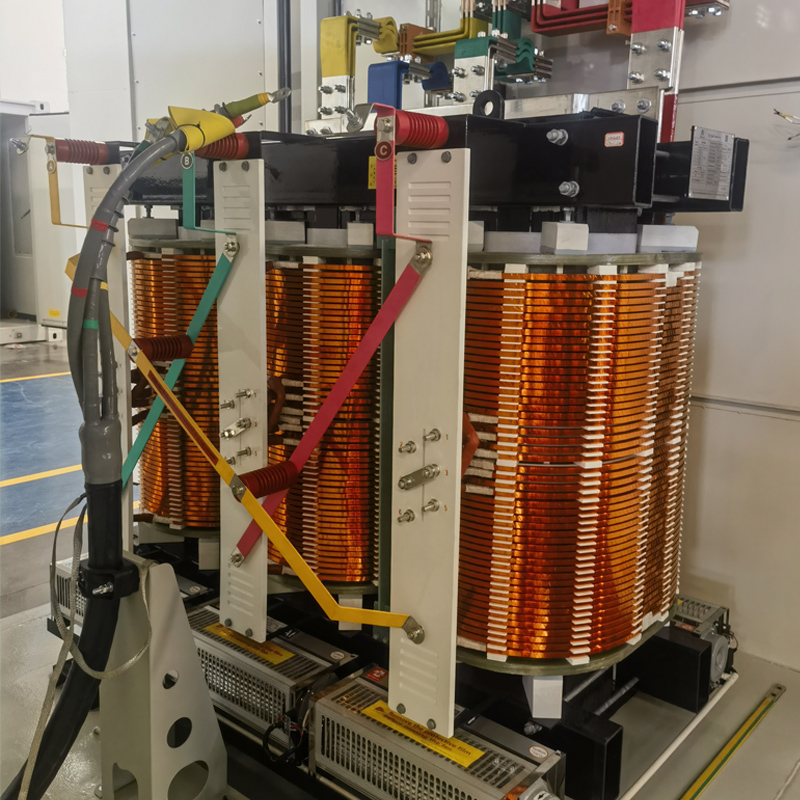

تصنيف العزل هو H(189℃) مع تصميم واسع للسماح بالعزل. تصميم سلسلة SG(B)10 للمحول الجاف من نوع العزل الحراري من الفئة H والمواد العازلة الرئيسية هي ورق NOMEX الأمريكي من شركة DuPont من الفئة C (يمكنه تحمل الحرارة حتى 220℃). لا يساعد المحول أثناء الاستخدام على الاشتعال، ولا يسبب انتشار اللهب، ولا ينفجر، ولا يطلق غازات ضارة.

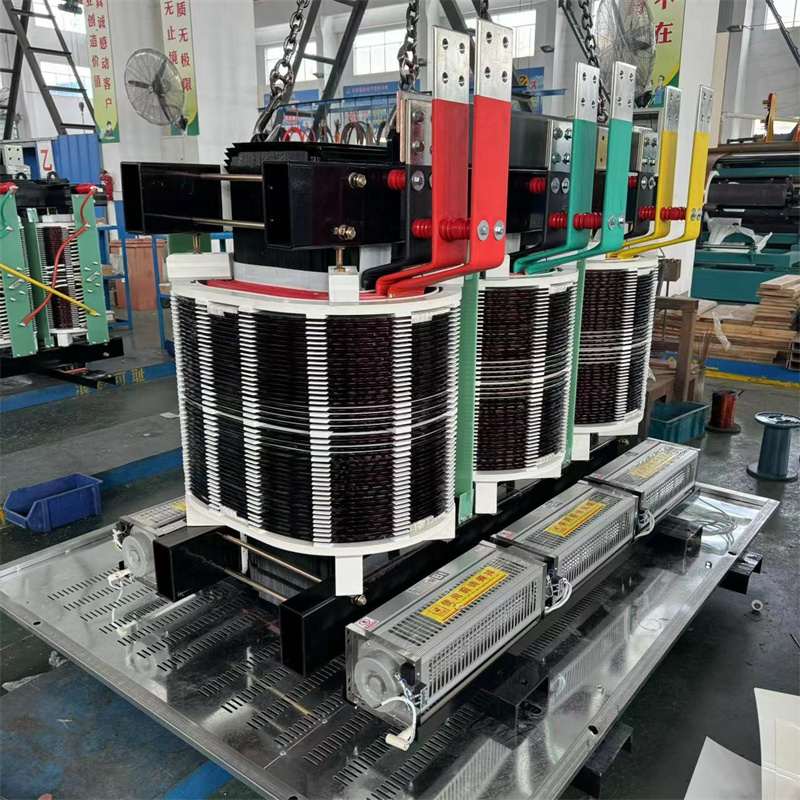

يستخدم قلب المحول صفائح فولاذية سيلكونية مبردة على البارد عالية النفاذية وعالية الجودة بتصميم خاص. يكون الضجيج أثناء التشغيل أقل بكثير من المعايير الوطنية. يمكن إعادة التدوير بعد انتهاء العمر الافتراضي دون أي تلوث. تعمل المحولات المعزولة بمنتجات ورقية كثيفة من نومكس بشكل مرض في أكثر الظروف رطوبة.
عند معالجة الملف كوحدة واحدة، يتم تعزيز درجة الإحكام في الأسلاك ودرجة القوة الميكانيكية للملف مرة أخرى باستخدام عدة طلاءات لاصقة تحت ضغط الفراغ، وفي الوقت نفسه تتحسن مقاومة المحول للرطوبة والعفن.
المعايير
IEEE C57.12.01
IEEE C57.12.91
IEC 60076-11/16
IEC 50588-1
UL 5085-1
شرط الخدمة العادية
• الارتفاع: ≤1000 متر داخل المباني
• درجة الحرارة المحيطة القصوى +40℃
• متوسط درجة الحرارة اليومية القصوى +30℃
ظروف الخدمة العادية
• أعلى درجة حرارة متوسطة سنوية +20℃
• أقل درجة حرارة للهواء -5℃
محولات يمكن تشغيلها تحت ظروف خاصة وفقًا لمتطلبات المستخدم.
|
مُسَجَّل القدرة (كيلو فولت أمبير) |
الجهد الكهربائي مزيج |
اتصال الرمز |
بدون حمل خسارة (كيلوواط) |
تحت الحمل خسارة (120℃) W |
تحت الحمل خسارة (75℃) W |
قصر دائرة الممانعة(%)4.0 |
بدون حمل تيار (%) |
الجهد الكهربائي مستوى (ديسيبل) |
||
|
مرتفع الجهد (كيلو فولت) |
نسبة الفرع% |
منخفض الجهد (كيلو فولت) |
||||||||
| 100 |
6 6.3 10 |
±5 ±2x2.5 |
0.4 |
Yyno أو Dyn11 |
400 | 1880 | 1535 | 2.0 | 40 | |
| 125 | 480 | 2200 | 1795 | 1.8 | 42 | |||||
| 160 | 540 | 2550 | 2080 | 1.8 | 42 | |||||
| 200 | 620 | 3100 | 2530 | 1.6 | 42 | |||||
| 250 | 720 | 3600 | 2935 | 1.6 | 43 | |||||
| 315 | 880 | 4600 | 3750 | 1.4 | 45 | |||||
| 400 | 970 | 5400 | 4405 | 1.4 | 45 | |||||
| 500 | 1160 | 6600 | 5380 | 1.4 | 45 | |||||
| 630 | 1340 | 7900 | 6440 | 1.3 | 45 | |||||
| 630 | 1290 | 7900 | 6440 | 6.0 | 1.3 | 45 | ||||
| 800 | 1520 | 9500 | 7750 | 1.3 | 46 | |||||
| 1000 | 1760 | 11400 | 9295 | 1.1 | 46 | |||||
| 1250 | 2080 | 12500 | 10195 | 1.1 | 47 | |||||
| 1600 | 2440 | 13900 | 11335 | 1.1 | 48 | |||||
| 2000 | 3320 | 17500 | 14270 | 1.0 | 48 | |||||
| 2500 | 4000 | 20300 | 16555 | 1.0 | 49 | |||||
ملاحظة: يخضع البيانات في الجدول للتغيير دون إشعار مسبق، ويخضع المنتج للتسليم الفعلي.
